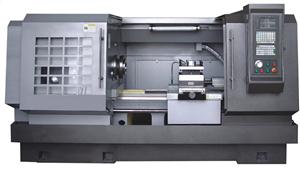

CK6163数控车床
  • CK6163数控车床

CK6163数控车床

简要描述:安信9CK6163数控车床、CK6263数控车床质量优秀,价格经济,可满足客户的产品自动化加工需求。该系列车床采用卧式平床身,导轨超音频淬火,床鞍贴有TSF导轨板,运动灵活,精度稳定。

  • 产品型号:CK6163
  • 厂商性质:江苏
  • 更新时间:2024/2/20 14:29:56
  • 访  问  量:15017
详细介绍



1、该系列车床采用卧式平床身,导轨超音频淬火,床鞍贴有TSF导轨板,运动灵活,精度稳定。

2、机床机械部分重要零件均经过强化处理,刚性好。

3、CK系列采用变频电机配合液压自动换挡实现自动换挡无级变速;

4、CAK系列采用变频电机配合四档手动转换实现手动四档档内无极变速的半自动变速形式;

5、CJK系列通过手动变档,实现18级转速。

6、进给系统由伺服电机直接带动滚珠丝杠,传动精度高。

7、机床采用机、电、液一体化的整体布局,线条流畅

8、机床采用模块化设计,用户可根据需要选择不同的配置。

9、控制系统由FANUCDASENSIEMENS、广数等多种国内外著名公司的产品供用户选择、

10、刀架有立式四工位、立式六工位、卧式六工位等多种形式。

11、机床防护有半封闭防护、全封闭防护两种形式。

12、可根据用户要求配置手动、液压卡盘和手动、液压尾座。

13、本系列车床规格齐全,最大车削直径630-1000mm



规格

单位

CK6163







加工

能力

床身上最大回旋直径

mm

630

刀架上最大回旋直径

mm

340

马鞍上最大回转直径

mm

800

中心距

mm

1500/3000/4000/5000/6000

最大车削长度

mm

1350/2850/3850/4850/5850

床身导轨宽度

mm

550







主轴

主轴端部代号

mm/r

C11

手动卡盘尺寸

mm/r

Φ325三爪卡盘

主轴前端锥孔



1:20 / Φ120

主轴通孔直径

mm

Φ104

主轴转速级数机转速范围

r/min

CK系列自动四档

档内无极17-1000r/min

CJK系列手动187.5-1000r/min

主轴中心距床身高

mm

315



进给



X/Z向最小进给增量

mm

0.001 / 0.001

X/Z向快移速度

mm/min

4000/8000

X向最大行程

mm

390







刀架

刀架工位数



V4 / V6 / H6 / H8 / H10

刀架转位时间

s

3.9(立式四工位)/3.6(立式六工位)/1.7(卧式六工位)/1.6(卧式八工位)

刀架转位重复定位精准

1.5(立四)2(卧式刀架)

刀杆截面

mm

32×32;内孔:Φ32





尾座

尾座套筒直径

mm

105

尾座套筒行程

mm

250

尾座套筒锥孔锥度

MT

Morse5

最大承重

kg

2000



精度

工件精度



T6-IT7

工件表面粗糙度

μm

Ra1.6

其他

主电机功率

kw

11



标准配置:



l   广州数控GSK980TB3系统

l   Φ325mm手动三爪卡盘

l   立式4工位电动刀架

l   齿轮变速

l   手动尾座

l   XZ轴伺服电机

l   水泵、机床工作灯、电动润滑泵







可选配置:



l   发那科/西门子/新代/凯恩第/华中系统

l   Φ500mm手动三爪卡盘

l   液压卡盘/气动卡盘/弹簧夹头

l   立式6工位电动刀架

l   卧式6/8工位电动刀架或液压刀塔

l   气动/液压尾座

l   液压站
