C6136/40B系列普通车床
  • C6136/40B系列普通车床

  • C6136/40B系列普通车床

  • C6136/40B系列普通车床

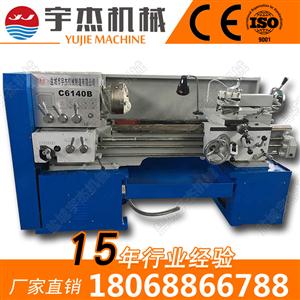

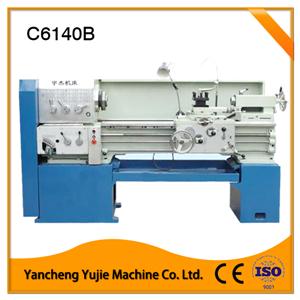

C6136/40B系列普通车床

简要描述:性能特点: 1.尾架:尾架具有快速凸轮夹紧装置,工作效率高。 2.导轨:采用超音频淬火,硬度达到HB400,数控周边磨削,具有精度高、耐磨性好等优点。 3.车头变速箱:采用哈尔滨BEARING高精密度双滚珠轴承支承主轴,保证主轴高速旋转时的精度。

  • 产品型号:C6136B/C6140B
  • 厂商性质:江苏盐城
  • 更新时间:2024/2/20 14:30:26
  • 访  问  量:20410
详细介绍

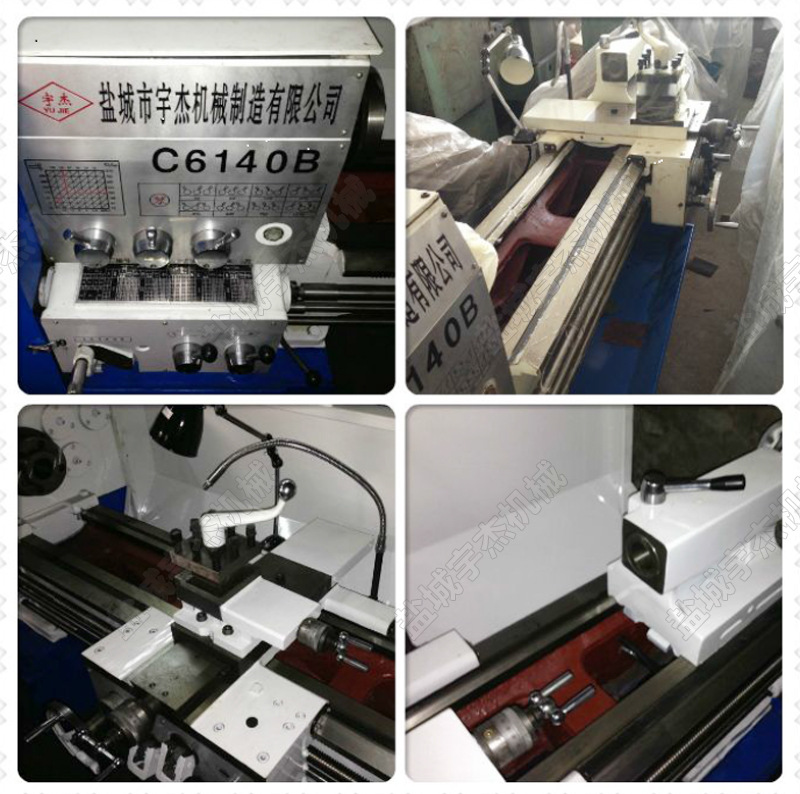

C6136B/C6140B普通车床特点

1.主轴:端部符合ISO-C6国际标准。

2.尾架:尾架具有快速凸轮夹紧装置,工作效率高。

3.导轨:采用超音频淬火,硬度达到HB400,数控周边磨削,具有精度高、耐磨性好等优点。

4.车头变速箱:采用哈尔滨BEARING高精密度双滚珠轴承支承主轴,保证主轴高速旋转时的精度。

5,结构合理,操作方便,外形新颖。

6,广泛的运用于生产制造领域,也是教学机床的首选。



项目

Specification

单位

C6136A-1

C6136B

 C6140B

床身上最大回转直径

Max. swing over bed

mm

360

360

400

刀架上最大回转直径

Max. swing over carriage

mm

180

180

220

最大工件长度

Bed width

mm

750/1000/1500/2000

公制螺纹范围

Metric screw cutting capacity

mm

0.3–10

英制螺纹范围

Inch screw cutting capacity

tpi

24–1.5

小刀架行程

Vompound rest travel

mm

95

中拖板行程

Cross slide travel

mm

180

220

主轴转速级数

Spindle speed Steps

-

8

9

主轴转速范围

Spindle speed Range

r/min

48-1200

52–1210

主轴孔径

Spindle bore

mm

52

52

主轴鼻端

Spindle nose

MT

 6#

加工圆度

Turning roundness

mm

0.01

0.005

加工工件圆柱度

Cylindricity

mm

0.01Φ100

0.01/Φ100

加工工件平面度

Flatness planeness

mm

0.015Φ200

0.01/Φ200

加工表面粗糙度

Roughness

µ m

Ra1.6

Ra1.6

尾座套筒直径

Tailstock sleeve diameter

mm

60

75

尾座套筒移动量

Tailstock sleeve travel

mm

130

150

尾座套筒内孔

Tailstock sleeve taper

MT

4#

5#

主电机功率

Main spindle power

kw

4

5.5

电机总功率

Total Power

kw

4.125

5.625

机床外形尺寸(长xx高)和重量

中心距

Center distance

750mm

2170x870x1500mm/1650kg



1000mm

2420x870x1500mm/1700kg



1500mm

3300x870x1500mm/1850kg



2000mm

3800x870x1500mm/2000kg

标准配Standard accessories

可选配件Optional accessories

Φ250mm手动三爪卡盘 manual 3jaws chuck

手动四爪卡盘 manual 4jaws chuck

莫氏4号顶针两支 2 PCS death centers MT4

活动顶尖 live centers

工具箱一件 tool box

驱动顶尖 Drive centers

可调减震垫铁6个 6 PCS Adjusting wedge

光栅尺数显表 DRO

125W水泵 water pump

马鞍床身 gape bed
